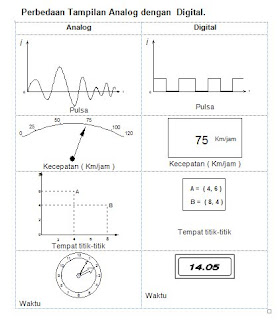

Pengertian Dasar Apakah yang dimaksud dengan "digital"?. Suatu pertanyaan yang logis dari para pembaca yang ingin mengetahui atau mempelajari pengetahuan tentang Teknik Digital. Untuk menjawab pertanyaan diatas akan lebih mudah dipahami kalau kita ulas tentang perbedaan antara besaran analog dengan besaran digital. Sebagai gambaran sementara kita dapat melihat jam sebagai alat ukur waktu dimana tampilannya ditentukan oleh jarum penunjuk yang gerakannya selalu berubah secara kontinyu, jam seperti ini dapat disebut jam analog. Disisi lain kita juga melihat jam yang tampilannya berupa angka-angka, hal seperti ini dapat dikatakan jam digital.
1.1. Besaran Analog

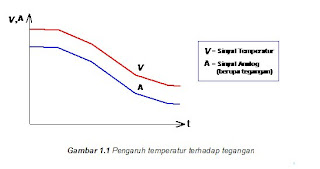

Pada sistim analog sinyal keluarannya berubah setiap sa'at secara kontinyu sesuai dengan sinyal masukannya, sebagai contoh pengaruh temperatur terhadap tegangan seperti (gambar 1.1) dibawah ini.
V dan A keduanya menunjukkan sinyal analog, dimana setiap titik mempunyai perubahan yang sama.
1.2 Besaran Digital
Pada sistim digital sinyal keluarannya berupa diskrit-diskrit yang berubah secara melompat-lompat yang tergantung dari sinyal masukannya, sebagai contoh sistim transfer dari tegangan analog ke tegangan digital (gambar 1.2).
1.3. Keadaan Logika
Besaran digital mempunyai dua, tiga atau lebih keadaan logika, seperti terlihat pada (gambar 1.3), dimana menunjukkan 3 kemungkinan keadaan logika, yaitu ; 10 v, 5 V dan 0 V
Tapi pada dasarnya peralatan-peralatan digital hapir selalu menggunakan 2 keadaan, misalnya pada pulsa-pulsa listrik yang mempunyai keadaan ada atau tidak ada pulsa. Contoh lain pada bentuk tegangan listrik yang mempunyai 2 harga, yaitu harga atas atau harga bawah dengan toleransi pada harga-harga tersebut seperti terlihat pa
da (gambar 1.4)
Tegangan 4,5 V - 5,5 v dapat dikatakan kondisi H (High) atau logik “1”, sedangkan tegangan 0 V - 0,8 V adalah kondisi L (Low) atau logik”0”,sedangkan daerah 0,8 V - 4,5 V tidak di kondisikan. 1.4.
Perbandingan Sinyal Analog dengan Sinyal Digital
Perbandingan sinyal analog dengan sinyal digital dapat diamati dari besaran tegangan pada sumber tegangan searah Tegangan searah berupa sinyal analog mempunyai nilai atau harga berupa besaran tegangan yang mempunyai harga batas maksimum dan minimum misa
lnya + 10 volt, sedangkan besaran tegangan searah pada sinyal digital mempunyai nilai atau harga yang pasti, mislalnya + 10 volt, 0 volt dan - 10 volt. Untuk lebih jelasnya dapat dilihat gambar rangkaian listrik dibawah ini (gambar 1.5).
Harga besaran analog mempunyai daerah batas maksimum dan minimum, sedangkan pada harga besaran digital hanya mempunyai 2 kemungkinan keadaan seperti :
•Skelar tertutup atau sakelar terbuka.
•Transistor menghantar atau transistor menyumbat
•Tegangan Hight atau tegangan Low.
1.6 Penggunaan Teknik Digital.
Teknik Digital digunakan untuk menampilkan mengirim dan memproses informasi data menggunakan bilangan (biner). Hampir semua rangkaian digital direncanakan untuk beroperasi pada dua pernyataan dan berbentuk gelombang kotak (pulsa). Kalau dua pernyataan disamakan dengan tegangan maka akan didapat dua besaran tegangan yang berbeda pada dua pernyataan tersebut.
Pada umumnya rangkaian digital menggunakan komponen DTL (Dioda Transistor Logik), TTL (Transistor-Transistor Logik), dan CMOS (Complementry Metal Oxide Semiconductor). Rangkaian digital biasanya terdiri dari berbagai gerbang yang mempunyai fungsi logika yang berbeda. Tiap gerbang yang mempunyai satu atau lebih masukan dan keluaran .Yang paling penting dari gerbang-gerbang tersebut apa yang dinamakan dangan gerbang dasar (Basic Gates) terdiri dari gerbang fungsi logika DAN, ATAU, TIDAK (AND, OR, NOT Gates). Dengan menghubungkan gerbang-gerbang pada berbagai cara, bisa membangun rangkaian berfungsi Aritmatik atau fungsi lainnya sesuai dengan kemampuan intelegensi personalnya.

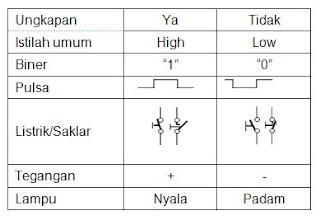

Kalau ditinjau lagi dua pernyataan pada teknik digital ini dalam kehidupan sehari - hari akan ditemui hal-hal sebagai berikut:
1.1. Besaran Analog
Pada sistim analog sinyal keluarannya berubah setiap sa'at secara kontinyu sesuai dengan sinyal masukannya, sebagai contoh pengaruh temperatur terhadap tegangan seperti (gambar 1.1) dibawah ini.
V dan A keduanya menunjukkan sinyal analog, dimana setiap titik mempunyai perubahan yang sama.
1.2 Besaran Digital
Pada sistim digital sinyal keluarannya berupa diskrit-diskrit yang berubah secara melompat-lompat yang tergantung dari sinyal masukannya, sebagai contoh sistim transfer dari tegangan analog ke tegangan digital (gambar 1.2).
1.3. Keadaan Logika
Besaran digital mempunyai dua, tiga atau lebih keadaan logika, seperti terlihat pada (gambar 1.3), dimana menunjukkan 3 kemungkinan keadaan logika, yaitu ; 10 v, 5 V dan 0 V
Tapi pada dasarnya peralatan-peralatan digital hapir selalu menggunakan 2 keadaan, misalnya pada pulsa-pulsa listrik yang mempunyai keadaan ada atau tidak ada pulsa. Contoh lain pada bentuk tegangan listrik yang mempunyai 2 harga, yaitu harga atas atau harga bawah dengan toleransi pada harga-harga tersebut seperti terlihat pa
da (gambar 1.4) Tegangan 4,5 V - 5,5 v dapat dikatakan kondisi H (High) atau logik “1”, sedangkan tegangan 0 V - 0,8 V adalah kondisi L (Low) atau logik”0”,sedangkan daerah 0,8 V - 4,5 V tidak di kondisikan. 1.4.
Perbandingan Sinyal Analog dengan Sinyal Digital
Perbandingan sinyal analog dengan sinyal digital dapat diamati dari besaran tegangan pada sumber tegangan searah Tegangan searah berupa sinyal analog mempunyai nilai atau harga berupa besaran tegangan yang mempunyai harga batas maksimum dan minimum misa
lnya + 10 volt, sedangkan besaran tegangan searah pada sinyal digital mempunyai nilai atau harga yang pasti, mislalnya + 10 volt, 0 volt dan - 10 volt. Untuk lebih jelasnya dapat dilihat gambar rangkaian listrik dibawah ini (gambar 1.5). Harga besaran analog mempunyai daerah batas maksimum dan minimum, sedangkan pada harga besaran digital hanya mempunyai 2 kemungkinan keadaan seperti :
•Skelar tertutup atau sakelar terbuka.
•Transistor menghantar atau transistor menyumbat
•Tegangan Hight atau tegangan Low.
1.6 Penggunaan Teknik Digital.
Teknik Digital digunakan untuk menampilkan mengirim dan memproses informasi data menggunakan bilangan (biner). Hampir semua rangkaian digital direncanakan untuk beroperasi pada dua pernyataan dan berbentuk gelombang kotak (pulsa). Kalau dua pernyataan disamakan dengan tegangan maka akan didapat dua besaran tegangan yang berbeda pada dua pernyataan tersebut.
Pada umumnya rangkaian digital menggunakan komponen DTL (Dioda Transistor Logik), TTL (Transistor-Transistor Logik), dan CMOS (Complementry Metal Oxide Semiconductor). Rangkaian digital biasanya terdiri dari berbagai gerbang yang mempunyai fungsi logika yang berbeda. Tiap gerbang yang mempunyai satu atau lebih masukan dan keluaran .Yang paling penting dari gerbang-gerbang tersebut apa yang dinamakan dangan gerbang dasar (Basic Gates) terdiri dari gerbang fungsi logika DAN, ATAU, TIDAK (AND, OR, NOT Gates). Dengan menghubungkan gerbang-gerbang pada berbagai cara, bisa membangun rangkaian berfungsi Aritmatik atau fungsi lainnya sesuai dengan kemampuan intelegensi personalnya.
Kalau ditinjau lagi dua pernyataan pada teknik digital ini dalam kehidupan sehari - hari akan ditemui hal-hal sebagai berikut:
